摘要:東莞市盛泰自動化科技有限公司——展位號:B146
“細節成就完美”,說明任何一件偉大作品,無論是繪畫、工藝、建筑...,在細微處必定蘊藏過人優點,絕非粗糙行事可以一蹴而就。對我們而言,創造每一臺工具機也是如此,過程中所有零件和細節都必須精雕細琢,因為即使小至一顆螺絲釘,都是決定工具機能否創造出最大產值的重要環節。
自東莞盛泰自動化科技有限公司創立以來,始終秉承這樣的精神,專注在每件出廠面市的產品上。隨著技術日新月異,為有效因應全球客戶對機械加工機日益超高的標準與需求,堅持追求完美的企業精神,并固守務實不失創新的原則,持續投入研發新產品的技術創新,期能創造出盡善盡美的作品!
盛泰自動化科技也深知最完美的作品,絕不會憑空出現,我們將以最嚴苛的標準為砥礪前進的動力,繼續保持勇于挑戰的企業精神,寫下全新記錄,滿足所有客戶的期待。
無論在產品先進技術、高精品質還是操作年限上,盛泰一直希望可以提供給客戶的,是最佳性價比的投資方案,我們也期待能夠成為世界一流的機械設備供應商,來延伸我們性價比的概念。所謂(業精于勤),面對未來的挑戰,我們不僅需要積極主動研發各種新技術,更要重視跨領域人才的取得與培育。努力發展自主開發新技術的能力,以培養及延續在全球工具機產業中持續進步的競爭力,盛泰一直專注于先進技術的研發,并對過去不足來進行檢討與改進,以期持續為客戶的投資創造更高利潤。

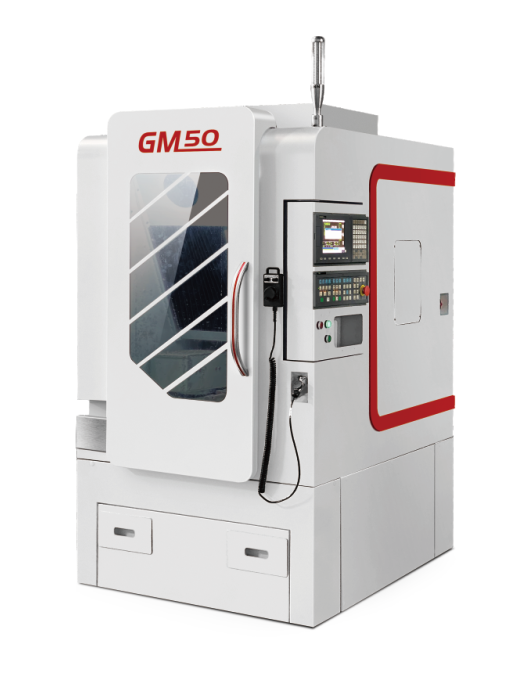

展品精品推薦:GM50(陶瓷)
1. 技術參數

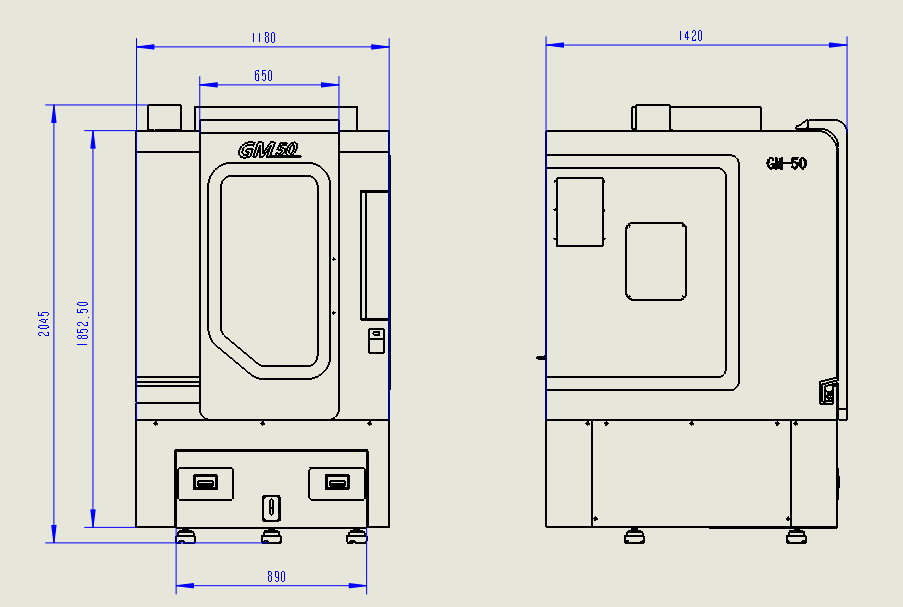

1)設備外形尺寸圖:(尺寸單位:毫米)

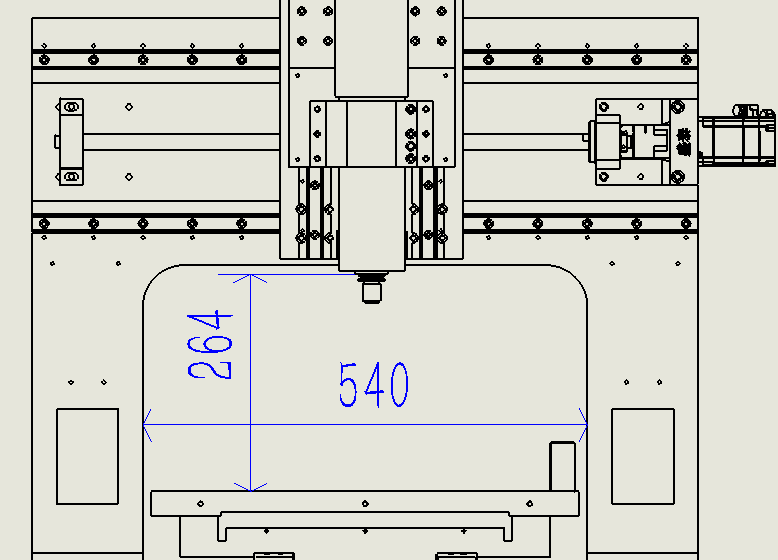

主軸空間高度示意圖:
2)機器參數規格
項目 |
名稱 |
參數 |
|
工作臺 |
工作臺尺寸 (mm) |
520*400 |
|
T 型槽尺寸 (mm)×槽數 |
105*13*4 |
||
最大承重量 (kg) |
100 |
||
機床尺寸 |
機床本體尺寸 (mm) |
1540*900 |
|
整體尺寸 (mm) |
2020*1100 |
||
附件尺寸 |
油箱容積 (L) |
50 |
|
進料高度 |
主軸端面到工作臺面距離(mm) |
230 |
|
機床重量 |
機床總重量 (kg) |
1350 |
|
數控系統 |
|
新代6GA-E |
|
驅動系統 |
|
交流伺服 |
|
機床動力源 |
電源電壓 (V/Hz) |
380 |
|
總電源容量 (kVA) |
5 |
||
耗氣量(L/min) |
|
||
氣壓源 (MPa) |
4-6 |
||
工作行程 |
X 軸 (mm) |
500 |
|
Y 軸 (mm) |
400 |
||
Z 軸 (mm) |
200 |
||
進給 |
快速移動/旋轉速度 |
X/Y/Z (m/min) |
12 |
最高切削進給速度 |
X/Y/Z (m/min) |
10 |
|
位置精度 |
定位精度 |
X/Y/Z 軸(mm) |
0.005-300 |
重復定位精度 |
X/Y/Z 軸(mm) |
0.005-300 |
|
電主軸 |
主軸直徑 (mm) |
80/100 |
|
最高轉速 (r/min) |
40000/36000 |
||
輸出功率(S6-60%) (kW) |
4-6 |
||
輸出扭矩(S6-60%) (Nm) |
1.64-3.18 |
||
松刀氣壓 (MPa) |
4-6 |
||
刀庫 |
刀庫形式 |
圓盤伺服 |
|
刀庫容量 |
8把 |
||
刀柄/夾頭型式 |
ISO20/25 |
||
最大刀具直徑(mm) |
10-13 |
||
最大刀具長度(mm) |
75 |
2. 性能特點
1) GM50陶瓷雕刻機是一款中小型的陶瓷精密加工機床,該機采用獨特的機床防護設計。避免了加工過程中的產生的陶瓷粉末對絲桿及導軌等精密部件損傷。

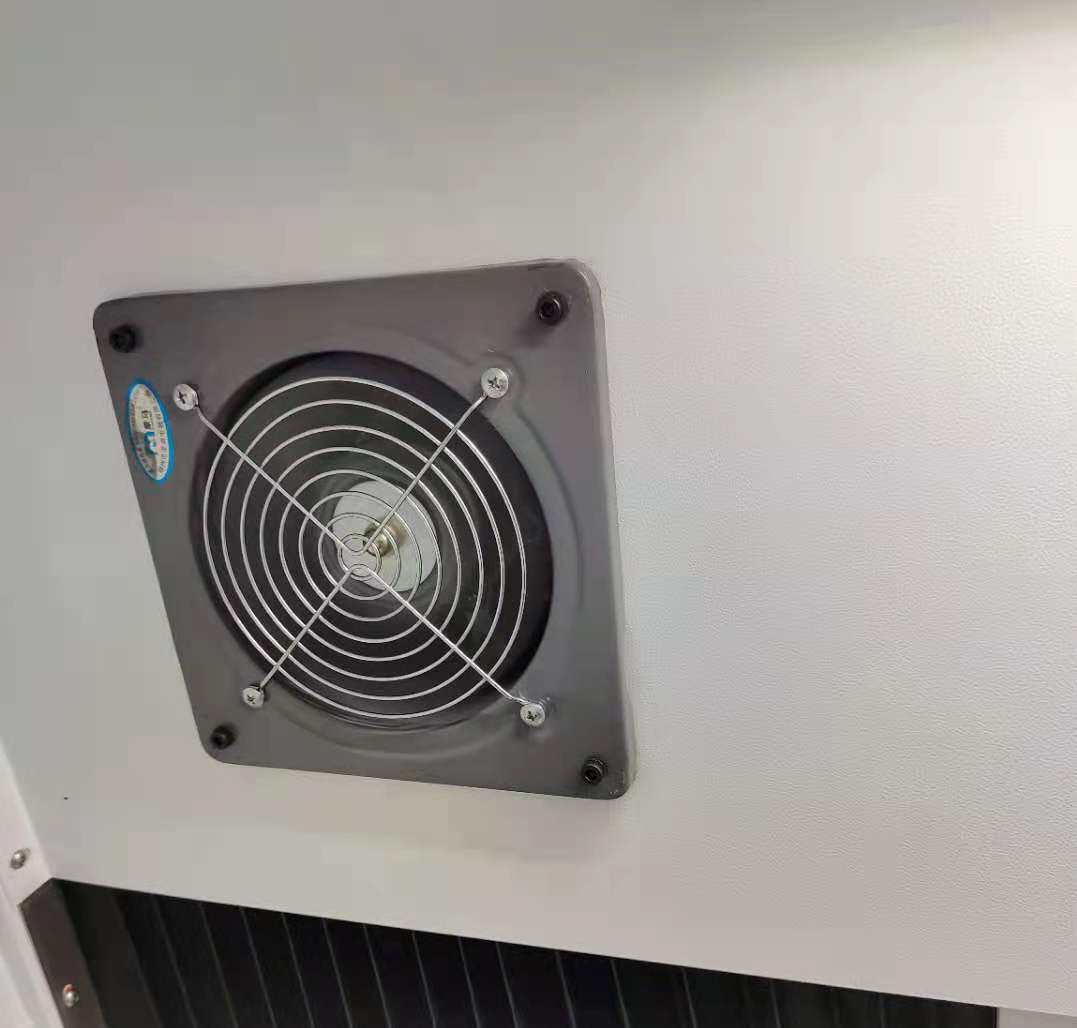

2) 內部搭載了60W-2800r/min強力靜音的油霧排風機,能在加工過程中有效的過濾加工過程中所產生的油霧。

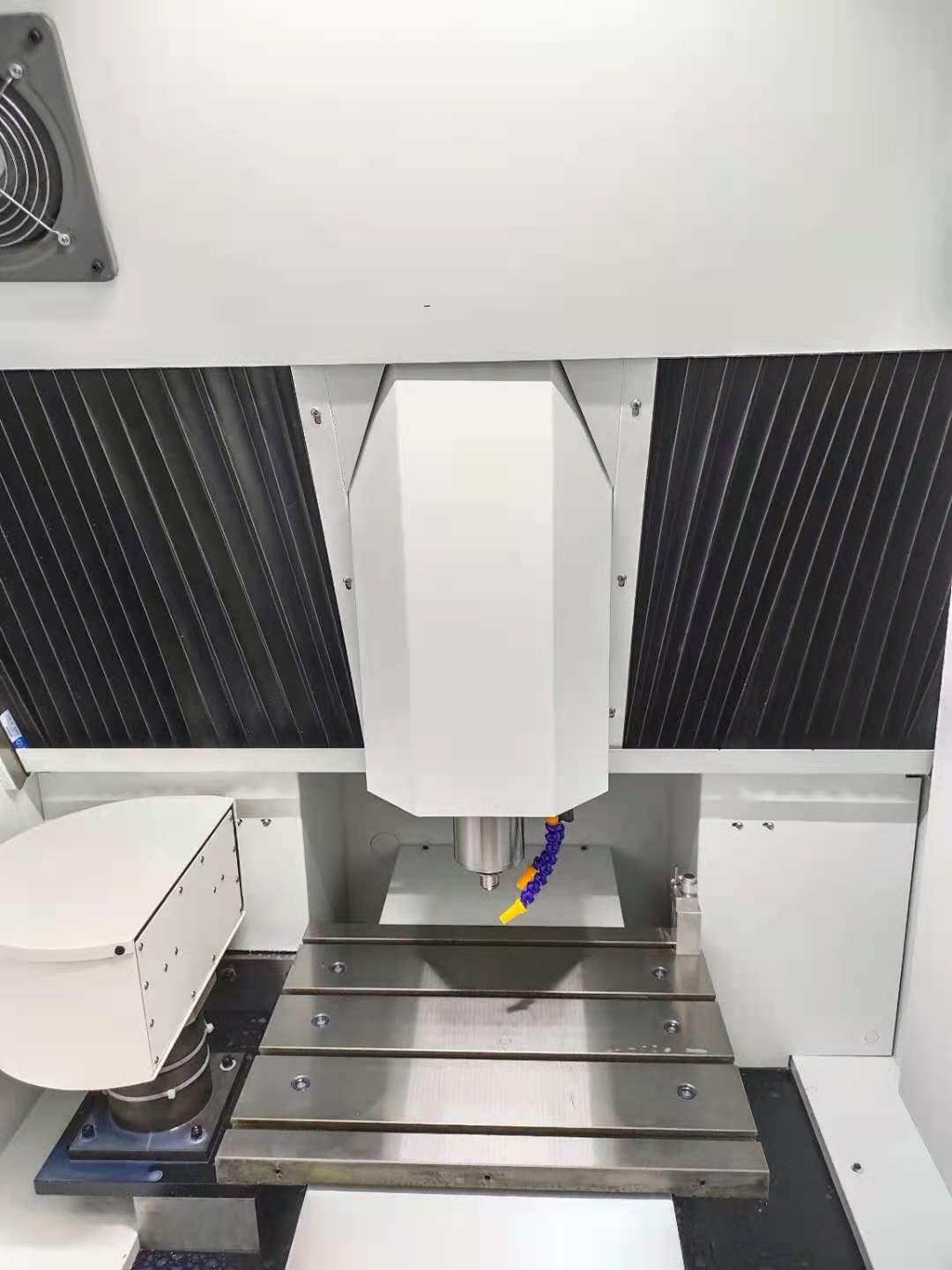

3) 設備內部采用全包覆式防塵風琴護罩,最大程度上保證了導軌和絲桿等部件的表面整潔度與使用壽命的延長。

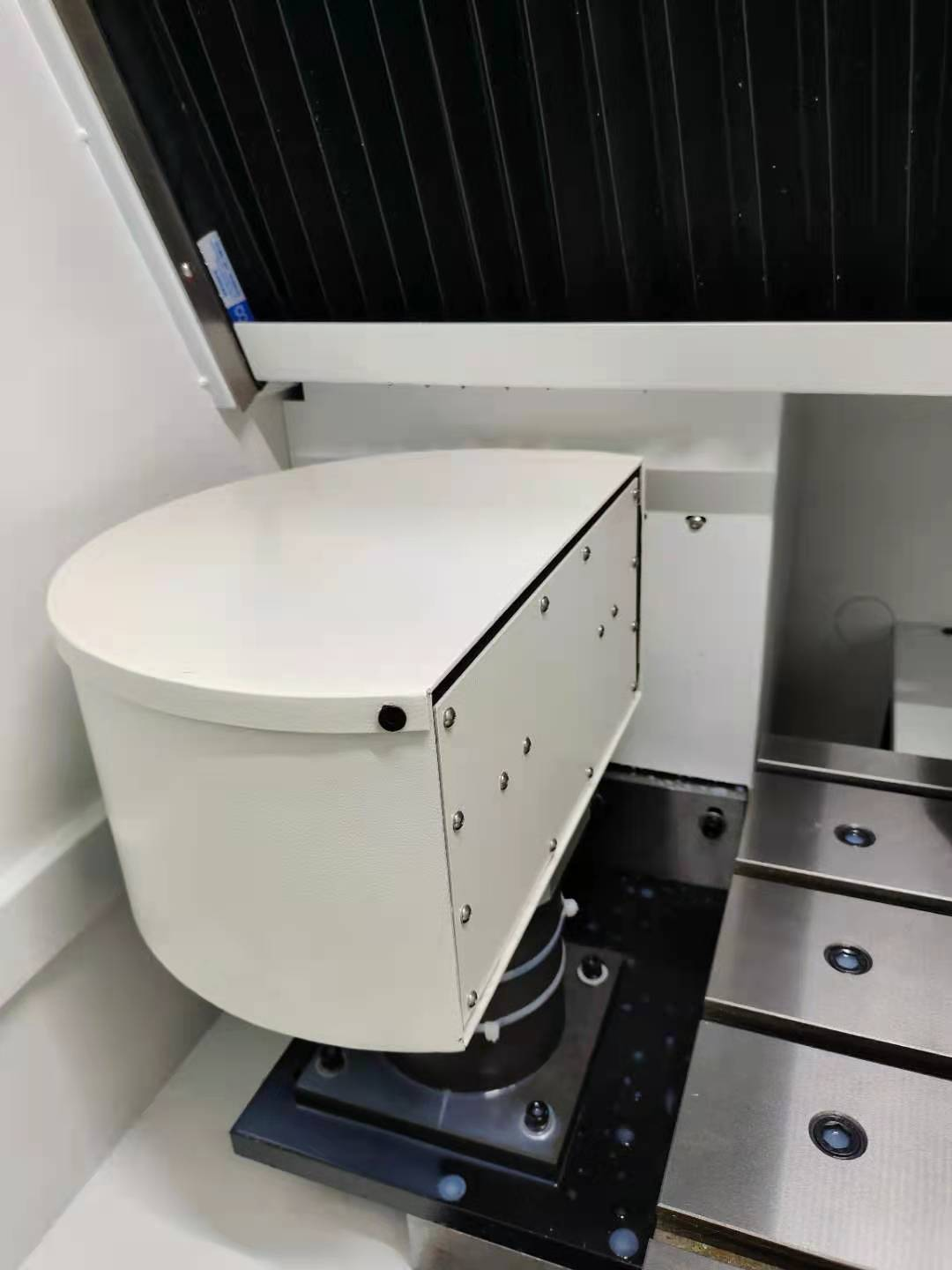

4) 設備內部配有傘形8位ISO20/25刀庫,采用速比1:10,P1-3弧分齒圈一體斜齒的高精度行星減速機。8把刀柄的容量能讓工件的制作過程中有更多選擇性。

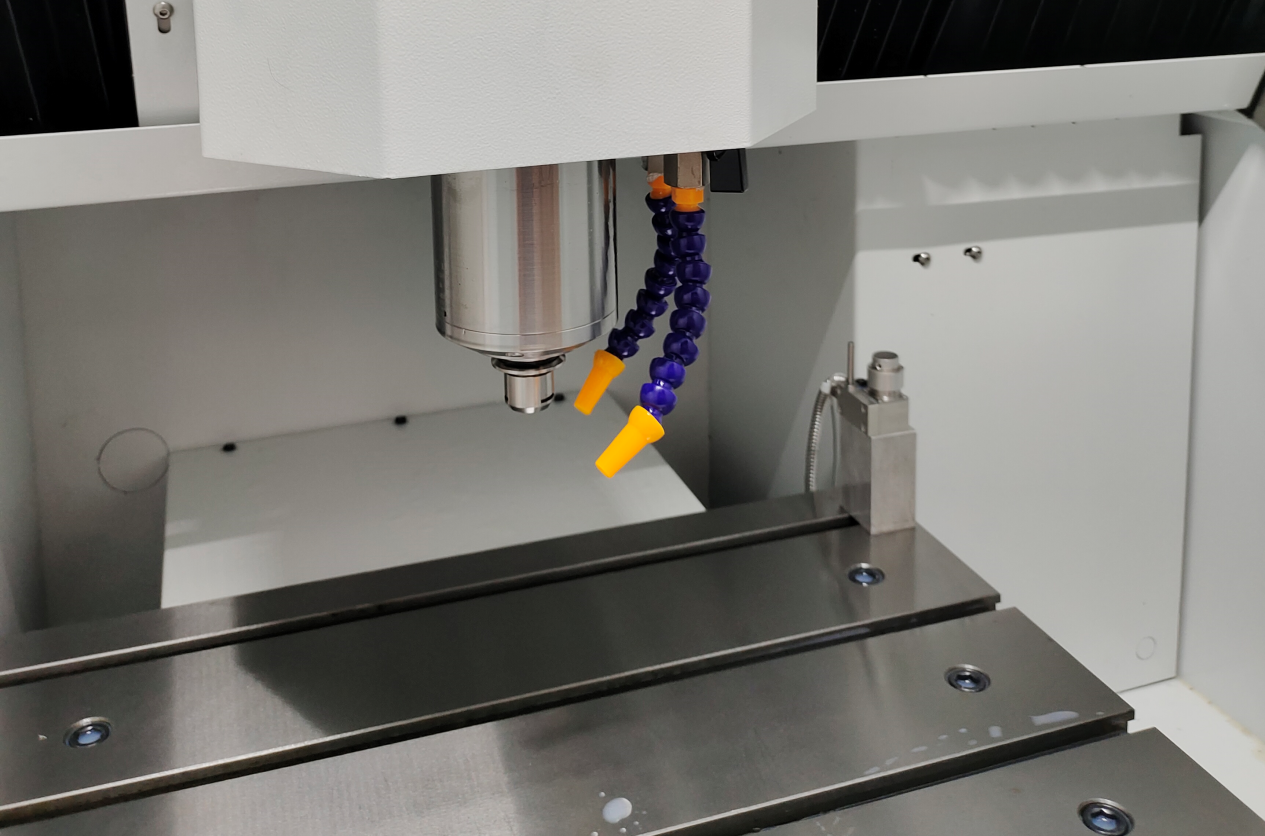

5) 在設備工作臺搭載了PY2-45該型號的對刀儀,重復高精度對刀0.005mm,對加工品質有很大的保障,其較小的形狀外觀只占工作臺的5%,有效的保證機床的加工范圍。同時也采用了直徑80/100的高速電主軸,主軸轉速每分鐘最高可達40000/36000轉。

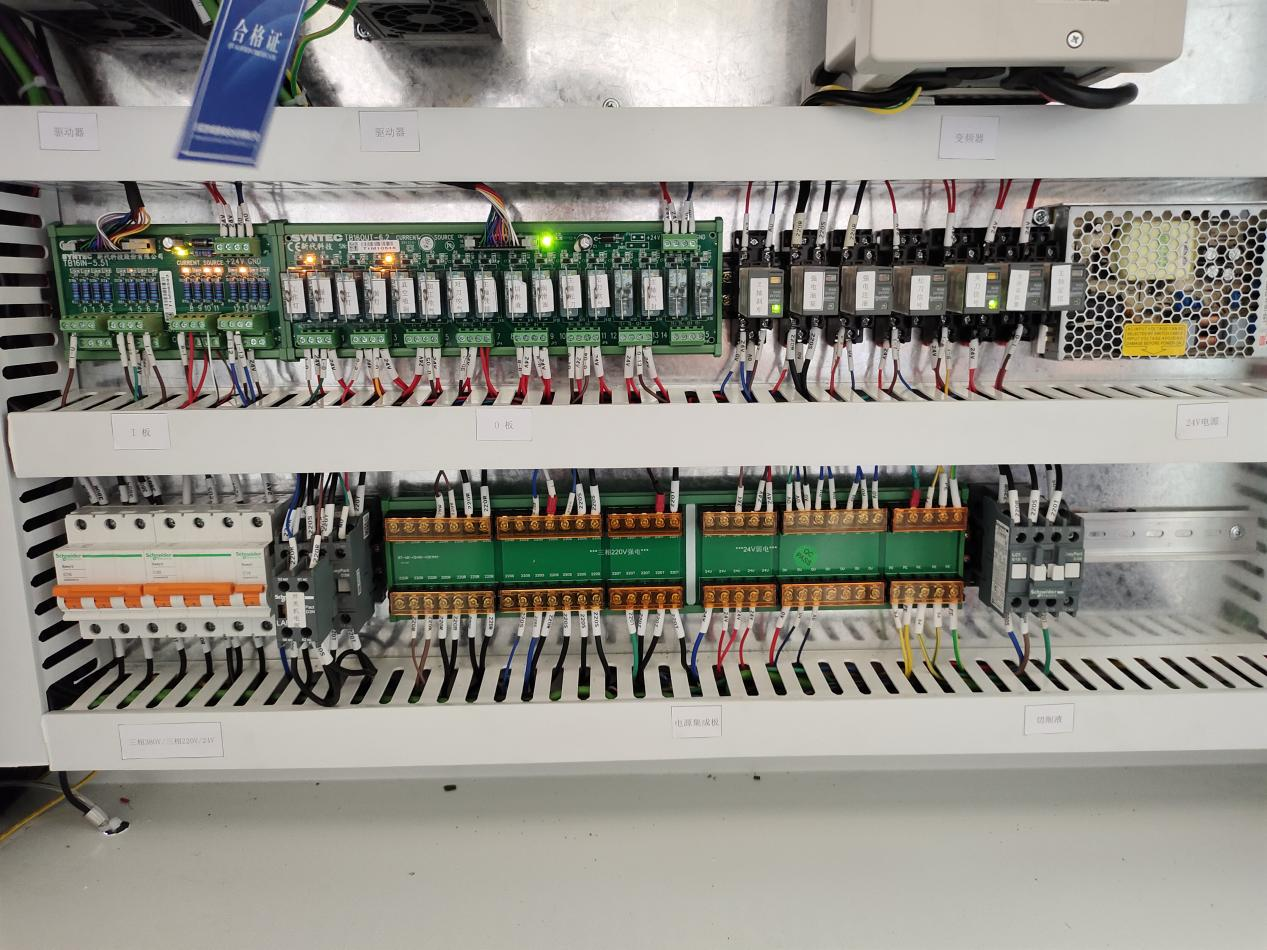

6) 電路板明確的注明了各大部件的名稱,在線槽蓋上貼有相應的標簽。有利于應對維修時對電路分布查詢更高效省時。

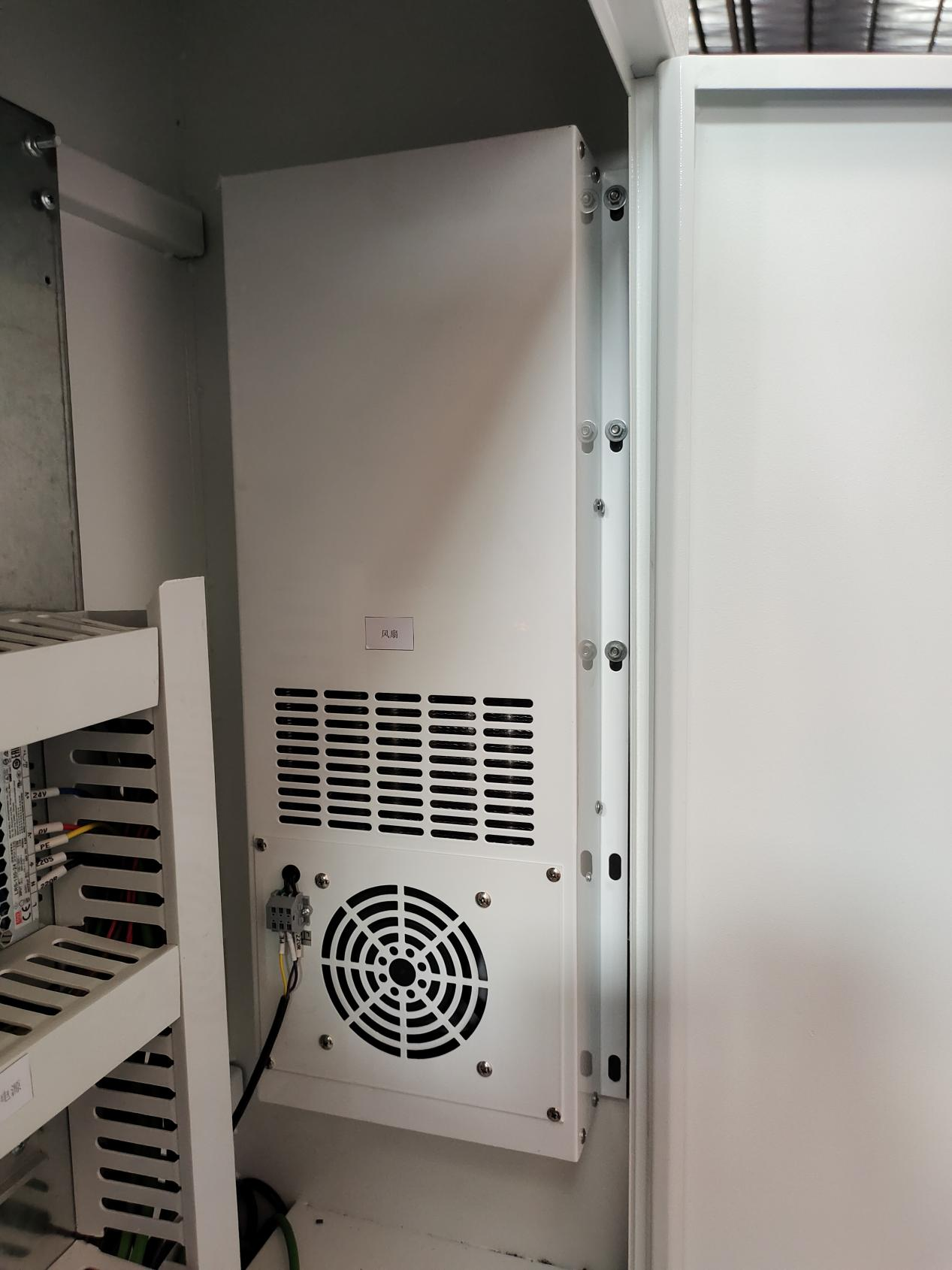

7) 散熱方面使用的是RD-10AR信號的熱交換器。持續散熱讓電箱里的溫度保持均衡。使得電器避免因溫差而引起的過熱過冷導致使用壽命減短,加快老化。
8) 設備外部都貼有相對應的警示標簽,請仔細閱讀標簽內容后使用機器,避免造成人員傷害。

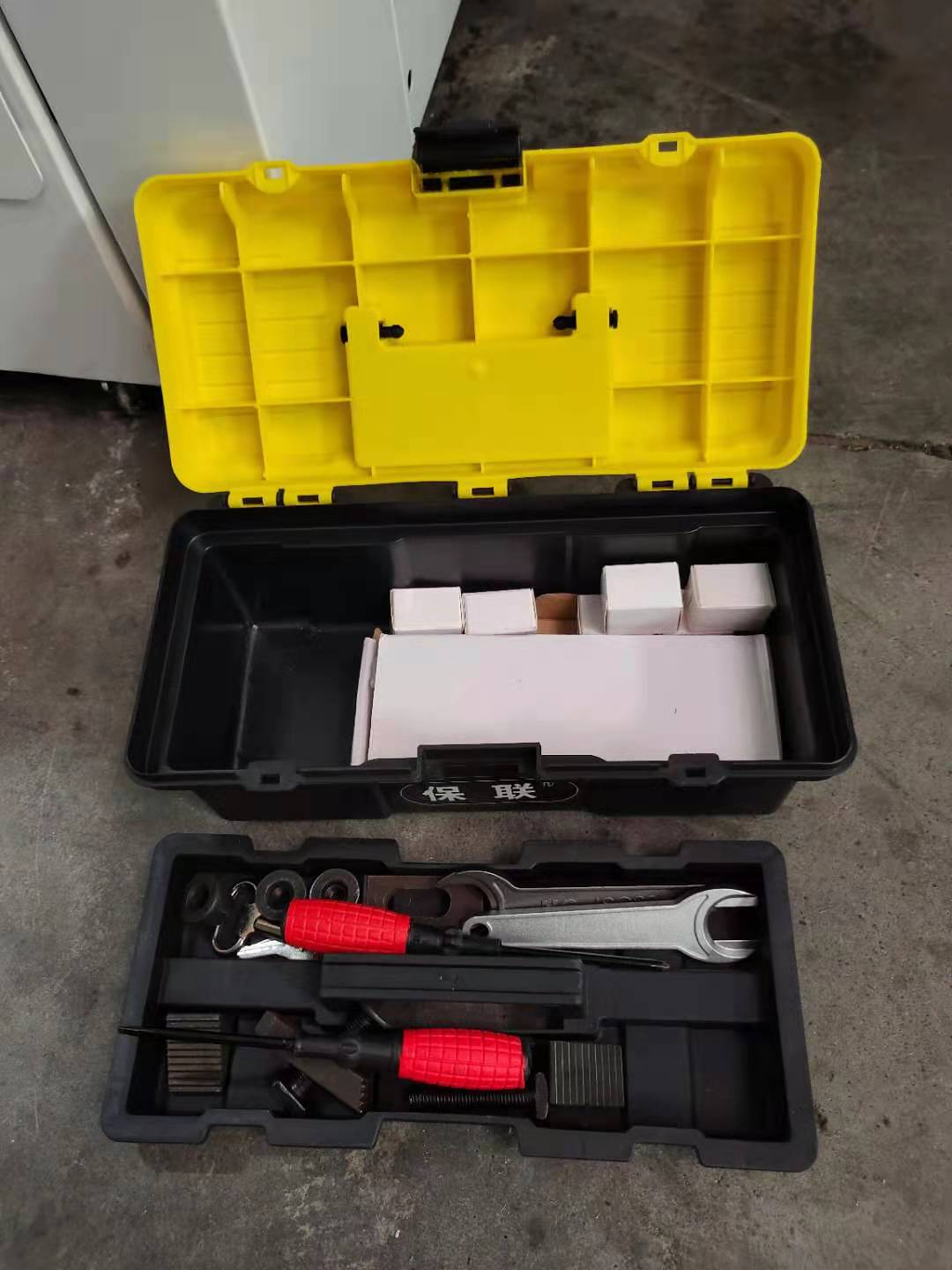

9) 出貨前會配備好相對應的工具和配件。
若您對東莞盛泰自動化科技有限公司的GM50陶瓷雕刻機感興趣,歡迎蒞臨CAC2021廣州先進陶瓷產業鏈展覽會東莞盛泰自動化科技有限公司展位參觀(展位號:B146)。
